繞組直流電阻測量

對電壓互感器一次繞組，宜采用單臂電橋進行測量；

對電壓互感器的二次繞組以及電流互感器的一次或二次繞組，宜采用雙臂電橋進行測量，如果二次繞組直流電陽超過10Ω，應采用單臂電橋測量；

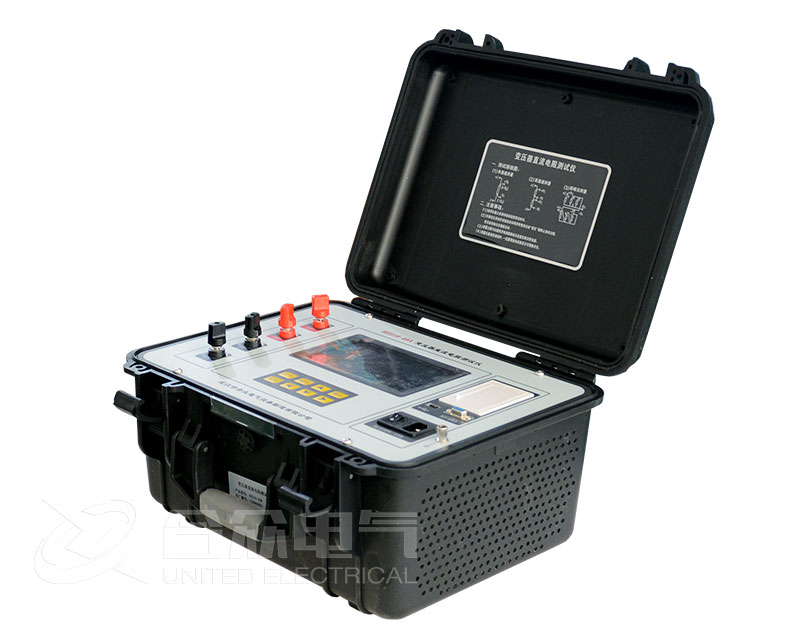

也可采用直流電阻測試儀進行測量，但應注意測試電流不宣超過線圈額定電流的20%，以免線圈發熱直流電阻增加，影響測量的準確度。

試驗接線：

將被試?yán)@組首尾端分別接入電橋，非被試?yán)@組懸空，采用雙臂電橋(或數字式直流電阻測試儀)時，電流端子應在電壓端子的外側；

換接線時應斷開電橋的電源，并對被試?yán)@組短路充分放電后才能拆開測量端子，如果放電不充分而強行斷開測量端子，容易造成過電壓而損壞線圈的主絕緣，一般數字式直流電阻測量裝置都有自動放電和警示功能；

測量電容式電壓互感器中間變壓器一、二次繞組直流電阻時，應拆開一次繞組與分壓電容器的連接和二次終組的外部連接線，當中間變壓器一次繞組與分壓電容器在內部連接而無法分開時，可不測量次繞組的直流電阻。

關鍵點：

測量電流不宜大于按繞組額定負載計算所得的輸出電流的50%；

當線圈匝數較多而電感較大時，應待儀器顯示的數據穩定后方可讀取數據，測量結束后應待儀器充分放電后方可斷開測量回路。

記錄試驗時環境溫度和空氣相對濕度；

直流電阻測量值應換算到同一溫度下進行比較。

結果判斷：

與歷次試驗結果和同類設備的試驗結果相比無品著差別。
