10kV開關柜是我國配網系統中重要的電力設備,開關柜在長期運行中,絕緣材料持續受高溫、高電壓、振動及油污、潮濕和化學物質的作用，絕緣性能將不斷降低。其內部的絕緣缺陷或劣化，往往會造成開關柜局部放電。故障電弧一旦產生,會以聲光、電、熱的形式輻射出能量,導致電力系統安全運行中斷、電力設備損壞及人身傷亡等嚴重后果。有研究關于中低壓配電事故最新統計報告指出，開關設備電氣故障引起人身傷亡與電弧有關的大于50%，因此對開關柜開展局部放電檢測意義重大。

目前，運用廣泛的非接觸檢測方法，如紅外和紫外檢測技術，對于變壓器等敞開式設備效果良好，但對封閉的開關柜來說,效果不理想。局部放電產生的聲、光、電、熱等檢測量,因柜體屏蔽作用，給相應的局部放電檢測帶來困難。

但開關柜柜體上有接縫和玻璃窗，局部放電時產生的各種檢測量通過它們泄漏出來，在柜體外檢測局部放電成為可能。目前開關柜局部放電檢測，較為實用的檢測方法有基于暫態對地電壓技術、超聲波檢測法、超高頻監測法。

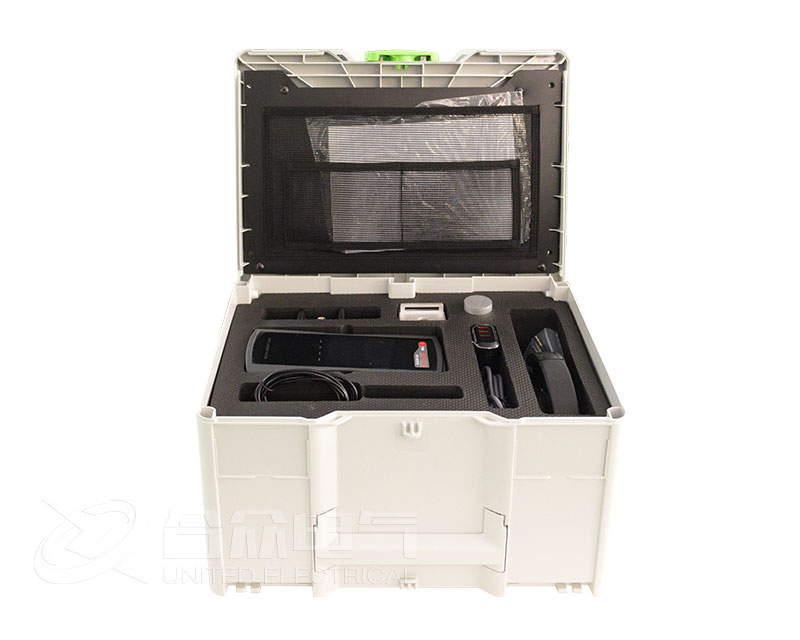

基于 TEV、AE、UHF的局部放電檢測技術

暫態對地電壓檢測技術

發生局部放電時,放電點會產生出交變的電場和磁場,形成電磁波,電磁波通過金屬箱體的接縫處或氣體絕緣開關的襯墊傳播出去,形成一個暫態電壓,通過設備的金屬外殼表面?zhèn)鞑サ降叵?這個暫態電壓即為暫態對地電壓，簡稱TEV。

開關柜出現局部放電時，產生的電磁波在接地金屬外殼上產生TEV，幅值在幾毫伏至幾伏的范圍內,有幾納秒的上升時間2,時間很短。可使用傳感器來捕捉TEV信號來檢測局部放電，并通過TEV的幅值和頻數來反映每一次局部放電活動的強弱，從而反映開關柜的運行工況。局部放電產生的 TEV 信號大小與局部放電的劇烈程度及距離放電點的遠近有直接關系，越靠近放電點，傳感器接受到的TEV幅值越大。將兩個或多個傳感器安裝在開關柜金屬箱體的不同位置，利用TEV信號先后到達傳感器的時間差,對放電點進行定位。

超聲波檢測法

聲波是一種機械振動波,當發生局部放電時,能量瞬時爆發,在空氣中發生電擊穿,放電瞬間完成。電能瞬間轉化為熱能導致放電中心氣體膨脹，這種瞬間膨脹以聲波的形式傳播出去。隨著最初的聲波傳播,傳播區域內的氣體被加熱,形成一個等溫區其溫度高于環境溫度。

當這些氣體冷卻時,氣體又開始收縮,收縮的結果是產生較低頻率和強度的后續波,它含有各種頻率分量,且頻帶很寬,范圍為10 Hz~10 MHz31,其中頻率超過 20kHz的即為超聲波,由于放電局域很小,所以局部放電可以看成點生源。

超高頻檢測法

超高頻檢測法是通過UHF傳感器對電力設備中局部放電產生的超高頻電磁波(300MHz≤/≤3GHz)信號進行檢測,獲得局部放電的相關信息,從而實現局部放電檢測。由于現場的電暈干擾主要集中在300MHz以下,因此UHF能有效避開現場的電暈干擾,具有較高的靈敏度和抗干擾能力,可實現局部放電帶電檢測、定位等。
