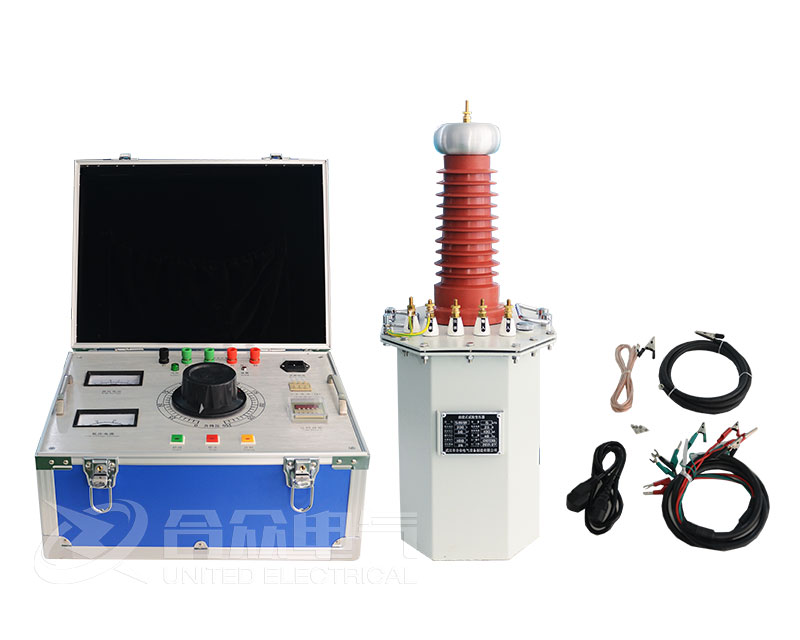

工頻耐壓試驗裝置使用說明：

1、按試驗原理圖接好工作線路。注意高壓繞組尾端，變壓器外殼，電源控制箱(臺)外殼及公共接地必須良好接地，接地線不允許隨意扎在自來水管道上。

2、接通電源前，控制箱的調壓器手柄必須先調到零位。將電流繼電器拔盤開關拔至需要保護電流值對應的號碼。將插頭線與電源接通后，綠色指示燈亮。按下起動按鈕，紅色指示燈亮，表示調壓器電路已接通，等待升壓。

3、按順時針?lè)较蛞悦棵?.5-2kv的速度均勻旋動調壓器手柄進行調壓，直至所需電壓值，并密切注意儀表指示與被試品的情況。不允許全電壓下合閘試驗變壓器。

4、試驗完畢后，應在5秒鐘內勻速將輸出電壓降至10以下，然后按停止按鈕切斷電壓。

5、當用本系列產品作直流耐壓試驗時，須先將高壓套管中的短路桿抽出，再將微安表旋在高壓套管頂端的螺孔上；當用作交流耐壓試驗時，必須插入短路桿，不裝微安表。

6、試驗過程中如發現電壓表的指針擺動大，電流表指示急劇增加或被試品有冒煙、跳火、焦味、異常響聲等應立即停止試驗，切斷電源，檢查原因。在試驗過程中，由于被試品的短路或故障擊穿，控制箱(臺)內的過電流繼電器將動作切斷電源，此時應立即將調壓器的手柄調回到零位。

7、自動錯誤診斷，易于發現和解決問題。

8、可選配無線遙控控制功能、遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等。

工頻耐壓試驗裝置耐壓試驗應注意事項

1、此項試驗屬破壞性試驗，必須在其它絕緣試驗完成后進行。

2、應充滿合格的絕緣油，并靜置一定時間，500KV變壓器應大于72h，220KV變壓器應大于48h，110KV變壓器應大于24h，才能進行試驗。

3、接線必須正確，加壓前應仔細進行檢查，保持足夠的安全距離，非被試線圈需短路接地，并接入保護電阻和球隙，調壓器回零。

4、升壓必須從零開始，升壓速度在40%試驗電壓內不受限制，其后應按每秒3%的試驗電壓均勻升壓。

5、試驗可根據試驗回路的電流表、電壓表的突然變化，控制回路過流繼電器的動作，被試品放電或擊穿的聲音進行判斷。

6、交流耐壓前后應測量絕緣電阻和吸收比，兩次測量結果不應有明顯差別。

7、如試驗中發生放電或擊穿時，應立即降壓，查明故障部位。
