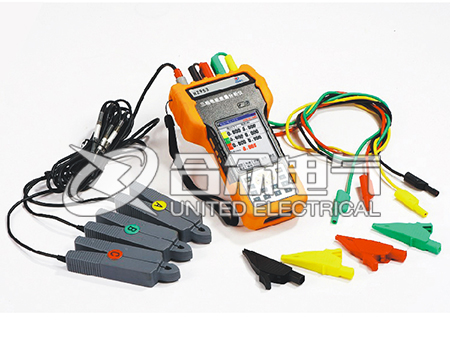

電能質量分析儀可測量范圍及測量精確度

1、電壓/電流/頻率

三相電壓：10~700V(真有效值)，三相電流：0.5~1000A(真有效值，選配1000A電流傳感器)，零線電流：0.5~10A(真有效值)，頻率：40~70Hz；

電壓：±0.5%，電流：±0.5%，頻率：讀數±0.01Hz，說明 ：此處以A相電壓頻率作為測量頻率。

2、諧波測量

電壓諧波：總波+1~50次諧波。電流諧波：總諧波+1~50次諧波。

電壓諧波：±0.1(%r)電流諧波：±0.05(A)

3、功率測量

有功：0.05~700KW 視在：0.05~700KVA 無功： 0.05~700KVAR 功率因數：0.00~1.00，有功電能： 0.01~10000kWh，視在電能：0.01~10000kVAh，無功電能：0.01~10000kVARh，平均功率因數：0.00~1.00；

有功：讀數±50W 視在：讀數±50VA，無功：讀數±50VAR，功率因數：讀數±0.005，有功電能：讀數±0.05kWh 視在電能：讀數±0.1kVAh 無功電能：讀數±0.1 kVARh 平均功率因數：讀數±0.005。

4、三相不平衡

基波電壓：10~700V(真有效值)，基波電流：0.5~1000A(真有效值)，基波頻率： 40~70Hz 相角：0~360°，不平衡度：0.0%~100%；

電壓：0.5%，電流：0.5%，說明：此處以A相電壓頻率作為總測量頻率 。

5、監測記錄

可記錄參數：三相電壓、三相電流、零線電流、電壓諧波(總諧波+1~25次諧波)、電流諧波(總諧波+1~25次諧波)、三相不平衡、有功功率、功率因數、波動、閃變；

同以上相關項，說明：監測時間最大可達960小時。

6、驟升驟降

電壓驟升、電壓驟降以及暫時斷電

說明：最多可記錄40個事件

7、波動

電壓波動量：0.1%~10.0%；

測量誤差≤±5%。

8、閃變

短時閃變、長時閃變 短時間閃變；

測量誤差≤±5%
9、數字示波器

三相電壓、三相電流、零線電壓和零線電流瞬時波形

最大采樣頻率：200KHz，最小采樣頻率：100Hz。

電能質量分析儀其他技術指標

電壓信號輸入回路：

直接接入，

輸入阻抗： 1MQ， 20pF；

測量范圍：電壓真有效值10~700V(有效值)；

尖峰電壓：1000V；

功率消耗：小于0.5VA/相；

電流輸入回路：

間接接入，

測量范圍：電流真有效值1A， 5A，10A， 100A， 1000A(選擇對應電流傳感器)，浪涌電流：1000A(選用1000A電流傳感器)；

功率消耗：小于2.0VA/相；

測量信號頻率范圍：40Hz~70Hz；

顯示屏：320×240彩色圖形LCD +觸摸屏；

內存容量：16M字節FLASH；

外部存儲接口： USB (可插接U盤)；

工作電源：可充電鋰電池，充滿可工作5~6小時；

外接電源：AC100~240V/DC16.8V-1A 電源適配器/充電器。
