試驗?zāi)康?，檢查變壓器絕緣整體受潮，部件表面受潮或臟污，以及貫穿性的集中缺陷。

試驗儀器準備

(1)溫度計、濕度計。

(2)放電棒。

(3)萬用表

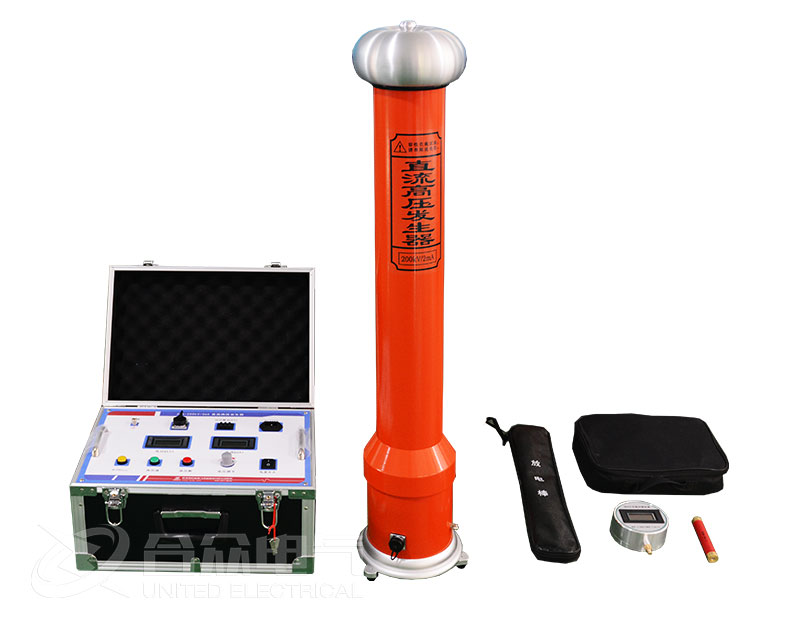

(4)直流發生器：要求輸出電壓高于試驗電壓，輸出電流大于繞組的泄漏電流，通常在0.5mA以上，電壓脈動因數小于3%。在保證精度的前提下，可使用直流發生器自帶的電壓表(1.5級)和微安表(0.5級)。

試驗操作步驟

(1)將變壓器各繞組引線斷開，將試驗高壓引線接至被測繞組，其他非被測的繞組短路接地。

(2)按接線圖正確接線，準備試驗，保證所有試驗設備、儀表儀器接線正確、指示正確。

(3)記錄頂層油溫及環境溫度和濕度。

(4)將直流電源輸出加在被試變壓器繞組上，測量時，加壓到試驗電壓，待1min 后讀取泄漏電流值。

(5)被測繞組試驗完畢，將電壓降為零，切斷電源，必須充分放電后再進行拆線操作。

注意事項

分級絕緣變壓器試驗電壓應按被試?yán)@組電壓等級的標準,但不能超過中性點絕緣的耐壓水平。

高壓引線應使用屏蔽線以避免引線泄漏電流對結果的影響，高壓引線不應產生電暈。

微安表應在高壓端測量。

負極性直流電壓下對絕緣的考核更嚴格，應采用負極性。

由于出廠試驗一般不進行直流泄漏測量，直流泄漏電流值應符合有關標準規定，并為以后預試比較判斷留存依據。

如果泄漏電流異常，可采用干燥或加屏蔽等方法加以消除。
