溫升試驗(型式試驗)

變壓器溫升試驗有多種辦法，較為常用的有短路法。

試驗程序及要求

變壓器低壓繞組短路、高壓繞組置額定檔

變壓器應避開風吹和熱幅射

用二瓦特表接線法

在變壓器的不同位置布放若干個溫度計，最少不得少于3個

調節施加電壓，使試驗的輸入功率等于15℃時損耗加上空載損耗。測量頂層油溫，當頂層油的溫升在一個小時之內變化不大于1K時認為油頂層溫度穩定。然后調節電壓使通入變壓器的電流等于其額定電流。約一小時后，停電測繞組的熱電阻及環境溫度

熱電阻的測量應在停電前做好一切準備工作，確保在停電后1分-1.5分鐘之內準確地測量到高、低壓繞組第一個熱電阻值，以后每隔30秒測一個數據,測到10分鐘后，隔10分鐘，在第20分鐘測量最后一個數據。

根據所測量的數據進行計算，得出變壓器的溫升值。

繞組的溫升限值為65K

頂層油溫升限值為60K

表計和試驗設備的要求與負載試驗相同

雷電沖擊電壓試驗

試驗程序及要求

試驗波形：標準雷電沖擊全波1.2士30%/50士20us和標準截波2-6us。

試驗順序：將沖擊波施加到被試?yán)@組的每一個線端上，其他線端通過一個102示傷電阻接地；先在50%試驗電壓下調波，波形調好后進行三次全電壓沖擊。

變壓器進行雷電沖擊耐受其線端的全波試驗電壓為負極性,截波試驗電壓為負極性,峰值允許偏差為士3%。

試驗順序：

一次降低電壓(50%電壓)的全波沖擊

一次100%電壓的全波沖擊

一次降低電壓(50%電壓)的截波沖擊

二次100%電壓的截波沖擊

二次100%電壓的全波沖擊

試驗結果判斷

根據電壓波形、電流示傷波形進行判斷

試驗設備

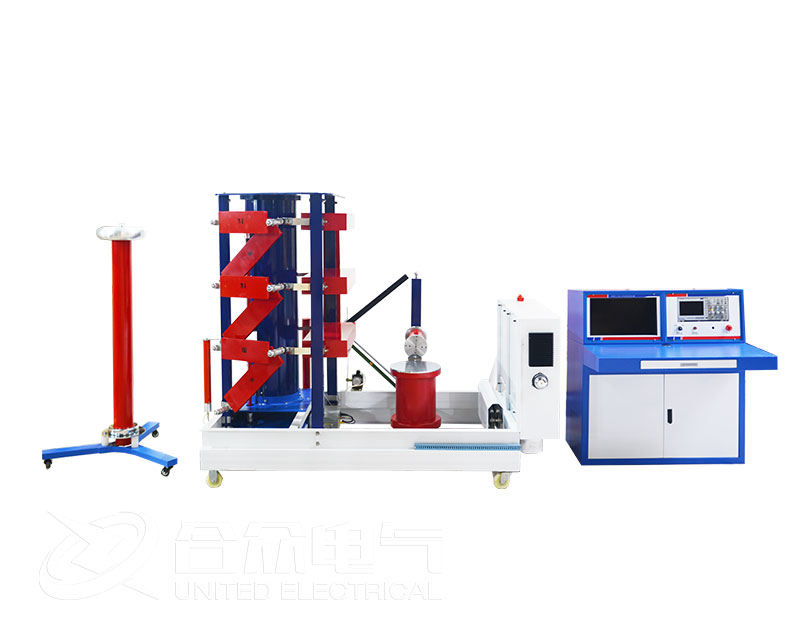

沖擊電壓發生器一套、高壓峰值電壓表、高壓示波器、示傷電阻、大氣氣壓表。
