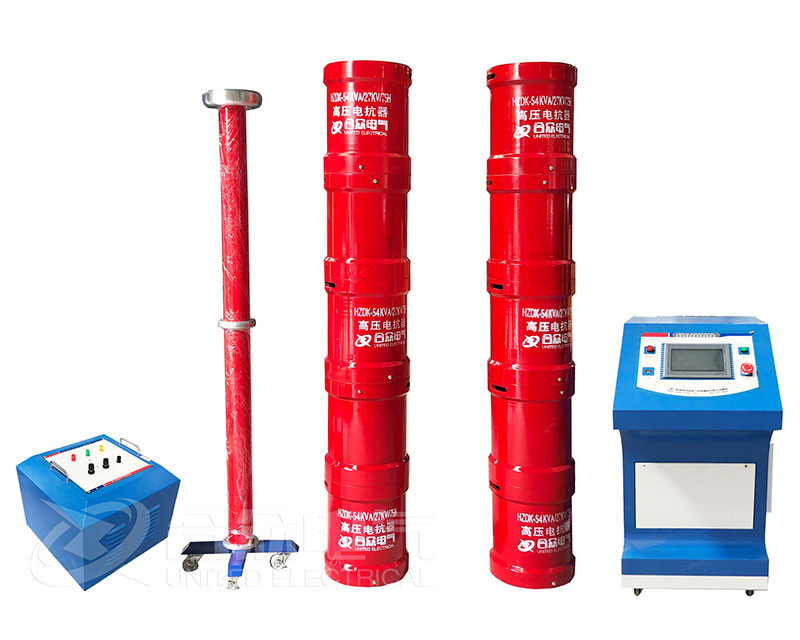

串聯諧振耐壓試驗裝置進行GIS耐壓試驗，按規定的升壓速度將電壓從零開始均勻地升壓至耐壓試驗電壓值（Us=0.8U出廠），讀取試驗電壓，并開始計時1min。試驗結束后，將電壓降壓到零位，切斷變頻電源主回路開關，斷開變頻器電源和試驗電源。試驗中如無破壞性放電發生，則認為通過耐壓試驗。

試驗中GIS室監護人應密切注意GIS裝置的帶電狀態和儀表指示變化過程，當試驗過程中試品發生擊穿、閃絡或加壓過程中出現異常現象時，及時通知操作人員立即降下電壓，并切斷試驗電源，用接地棒對試品充分放電后，進行檢查、處理后再進行試驗。

試驗要求：

(1)被試設備應調試合格，其他絕緣、特性試驗合格后，校驗SF6氣體在額定壓力，試驗回路中的TA二次應短路接地，試驗回路中的避雷器和保護火花間隙應與被試GIS間隔斷開。試驗前檢查高壓電纜和架空線、電壓互感器、避雷器、電力變壓器高壓引出線是否與GIS斷開，方可進行耐壓試驗。對于部分電磁式對于互感器，如采用變壓器電源、電磁式電壓互感器經頻率計算不會引起磁飽和，也可以和主回路一次耐壓。

(2)接線并檢查。試驗前，如利用隔離開關胡三通接上檢查套管，此時要回收隔離開關貨三通氣室的SF6氣體，卸掉隔離開關或三通的端蓋，然后安裝試驗用套管及連接金具、均壓部件等，最后該氣室抽真空后充入SF6氣體。如GIS為筒式，應認真檢查檢測套管連通相別。

若GIS整體電容量較大，耐壓試驗也可以分段進行。根據試驗方案，檢查GIS隔離開關、斷路器和接地開關的位置是否符合試驗方案中的方式，非試驗隔室斷路器、隔離開關應在斷開位置，接地開關應在合閘位置，GIS的擴建部分進行耐壓時，相鄰設備原有部分應斷電并接地，否則應對突然擊穿給原有部分設備帶來的不良影響，應采取特殊措施。每一相都應進行試驗，非試驗相和外殼一起接地。如懷疑斷路器和隔離開關的斷口在運輸、安裝過程中受到損壞或經過解體，應做斷口間耐壓試驗。

試驗時，根據現場實際情況，合理布置試驗設備，盡量使試驗設備接線緊湊并安放穩固，接地線應使用專用接地線。按使用說明書進行試驗接線，并檢查試驗接線，試驗變壓器的一端接地并與GIS的外殼相連。檢查試驗設備的接地、分壓器的分壓比和擋位是否正確。
