電力變壓器交接試驗交流耐壓試驗設備主要有以下幾種：

  1、工頻試驗變壓器

  2、倍頻交流耐壓試驗裝置

  3、串聯諧振交流耐壓試驗裝置

  4、沖擊波發生器和分壓器測量系統

  5、感應耐壓試驗電源裝置

  交流耐壓設備的基本參數和重要指標是：高壓端輸出電壓和容量(輸出電流)要求。

  為滿足被試品的試驗條件要求，交流耐壓設備必須有足夠的高壓輸出電壓和輸出電流(試驗設備的容量要求)，并應有一定的裕度，以滿足不同試品在不同試驗環境條件下的使用要求。

  滿足試驗現場的運輸和組裝要求。

  工頻試驗變壓器

  工頻試驗變壓器一般為單相試驗變壓器，多臺相同形式并具有高壓串級勵磁繞組的單相試驗變壓器，可以采用多級串接的方式，以達到輸出高電壓，以滿足試驗電壓的要求。串級式試驗變壓器不應超過三級，每級的容量也有不同的要求。

  倍頻交流耐壓試驗裝置

  倍頻是相對于工頻(我國采用的電源頻率為50Hz)，倍頻就是50Hz的整倍數，倍頻試驗電源一般不應超過400Hz。

  倍頻交流耐壓試驗裝置主要由：倍頻電源(可以是由倍頻發電機或可調變頻裝置提供的電源)、勵磁變壓器、調壓器和高壓試驗變壓器組成。

  對被試品進行倍頻交流耐壓時，不同的試品，其試驗方法和規定有所不同，試驗應按相關規定進行，以符合相關試驗標準要求。

  串聯諧振交流耐壓試驗裝置

  在交流耐壓試驗回路中，通過調節相關元件參數，使試驗回路發生諧振可獲得高電壓，以滿足高壓試驗要求。目前，通過電路諧振方式取得高電壓的試驗裝置主要有：

  ①工頻串聯諧振交流耐壓試驗裝置(包括：調感式和調容式兩種，電路諧振條件：XL=XC);

  ②調頻式串聯諧振交流耐壓試驗裝置是采用固定式電抗器，采用調節試驗回路的試驗電源頻率，使回路電抗器的電感與被試品的電容滿足電路諧振條件。

  沖擊波發生器及測量系統

  沖擊波試驗是電力設備的重要試驗項目。沖擊波試驗使用的設備是沖擊波發生器。沖擊波發生器分為沖擊波電壓發生器和沖擊波電流發生器。

  電力變壓器的沖擊波電壓試驗，是考核變壓器內部絕緣特性的重要項目之一。

  電力變壓器的沖擊波電壓試驗分為：雷電沖擊波和操作沖擊波兩種。

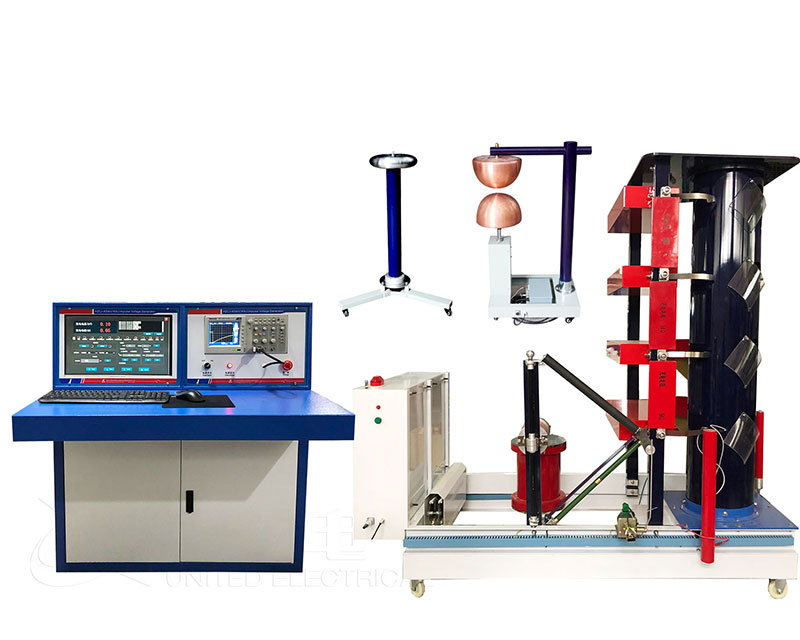

  沖擊波電壓發生器

  電力變壓器采用的沖擊波電壓發生器，簡稱沖擊電壓發生器。沖擊電壓發生器主要由三部分組成：

  1、沖擊電壓發生器主體一由多級脈沖電容器、調波電阻和放電主球間隙等元件組成;

  2、高壓測量顯示系統一分壓器、示波器和記錄儀等組成測量系統;

  3、電源及控制系統一電源、變壓器、整流充電裝置及控制系統組成。

  感應耐壓試驗電源裝置

  感應耐壓試驗電源裝置是電力變壓器、鐵芯電抗器和電磁式電壓互感器試驗的專用設備。

  感應耐壓試驗電源裝置可以是：倍頻電源和配套的勵磁變壓器;調頻電源和配套的勵磁變壓器;三倍頻變壓器組感應耐壓裝置;工頻發電機;變頻發電機等設備。

  電力變壓器的感應耐壓試驗應選用合適的試驗電源并應充分考慮試驗電源的容量和裕度，以滿足試驗要求。

  高壓測量系統

  高壓測量系統是由高壓分壓器、錄波記錄器、信號電纜和相關表計高壓分壓器主要分為三種，根據不同的試驗要求選用：

  ①高壓電阻分壓器---直流高壓試驗;

  ②高壓電容分壓器---交流高壓試驗;

  ③高壓阻容分壓器---沖擊波試驗;

  高壓分壓器是高壓試驗的常規設備，也是高壓試驗不可缺少的試驗裝備，專用分壓器是與試驗裝置配套使用，如果分壓器的參數合適，也可以作為通用設備。
