作業工序絕緣油試驗項目

  1、變壓器、電抗器絕緣油試驗項目按GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》中表20.0.1和表20.0.2標準規定執行。有載調壓切換裝置絕緣油注入切換開關油箱前應進行擊穿電壓測定。

  2、對電壓等級在66kV以上的變壓器、電抗器應在注油靜置后、絕緣耐壓試驗和局部放電試驗24h后、沖擊合閘額定電壓運行24h后，各進行一次變壓器、電抗器器身內絕緣油的油中溶解氣體的色譜分析。

  3、對電壓等級500kV的變壓器、電抗器投運前(熱循環后)取樣測量油中顆粒污染度。

  4、電壓等級66kV及以上的油浸式電壓互感器(包括電容式電壓互感器)，感應耐壓試驗前后，應各進行一次絕緣油的色譜分析。

  5、對絕緣性能有懷疑的互感器，應檢測絕緣介質性能，并符合下列規定：

  (1)絕緣油的性能應符合表GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準中20.0.1和20.0.2規定要求。

  (2)電壓等級在66kV以上的油浸式互感器，應進行油中溶解氣體的色譜分析。

  6、套管中的絕緣油應有出廠試驗報告，現場可不進行試驗。但當有下列情況之一者，應取油樣進行水分、擊穿電壓、色譜分析試驗：

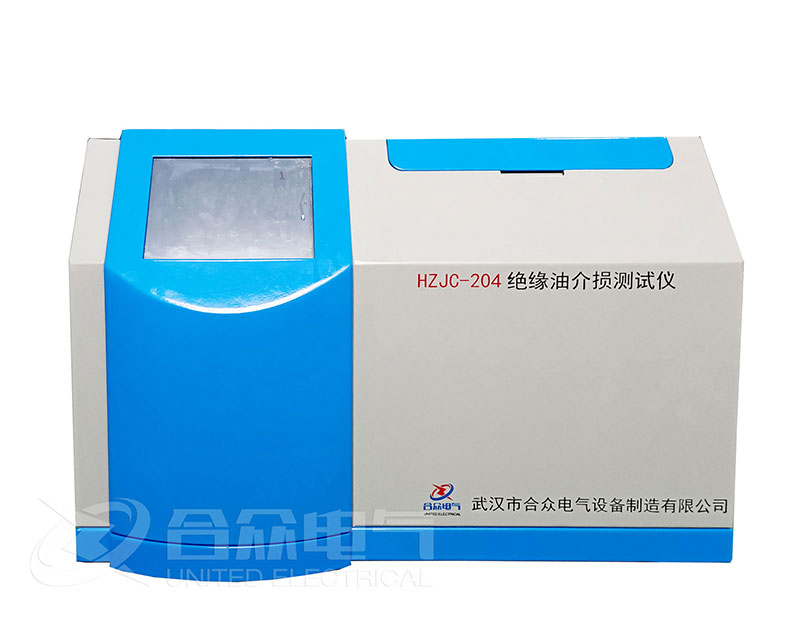

  (1)絕緣油介損測試儀試驗套管主絕緣的介質損耗角正切值超過0.7%(500kV套管0.5%)的規定值：

  (2)套管密封損壞，抽壓或測量小套管的絕緣電阻不符合要求;

  (3)套管由于滲漏等原因需要重新補油時。

  7、套管絕緣油的補充或更換時進行的試驗，應符合下列規定：

  (1)換油時應按GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》中表20.0.1的規定進行：

  (2)電壓等級為500kV的套管絕緣油，宜進行油中溶解氣體的色譜分析。

  (3)補充絕緣油時，除按上述規定外，必須按有關規定進行油的相容性(混合)試驗。

  (4)充油電纜的套管需進行油的試驗時，可按GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》中表18.0.8規定進行。

  8、斷路器絕緣油試驗，應按GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》中表20.0.1的規定進行。對滅弧室、支柱瓷套等油路相互隔絕的斷路器，應從各部件中分別取油樣進行試驗。

  9、充油電纜的絕緣油試驗，應符合GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》中表18.0.8的規定。
