1、變壓器綜合測試儀可精確測量各種配電變壓器的容量，無源測量，方便、準確
2、可測量變壓器的容量、能效等級、空載電流、空載損耗、短路電壓、短路（負載）損耗。
3、儀器內部自動進行量程切換，允許測量電壓、電流范圍寬，接線簡單
一、產品概述：

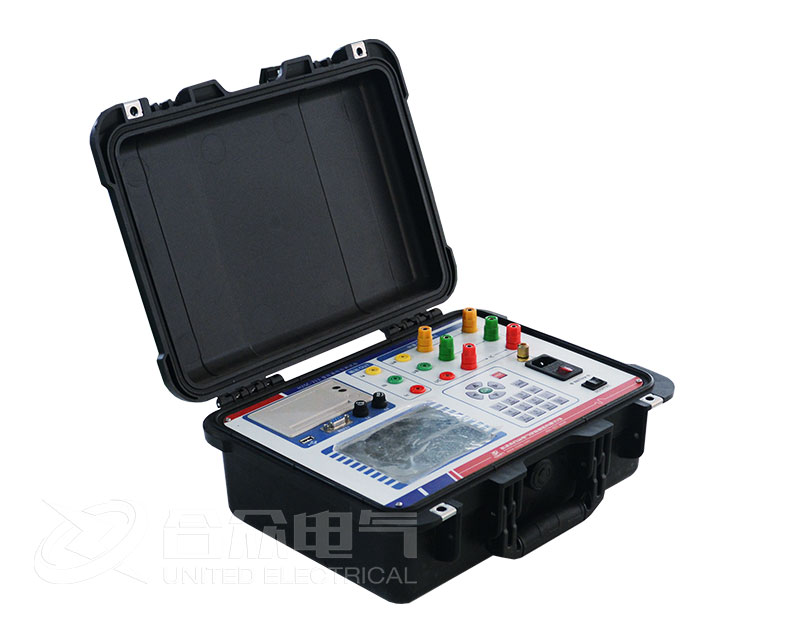

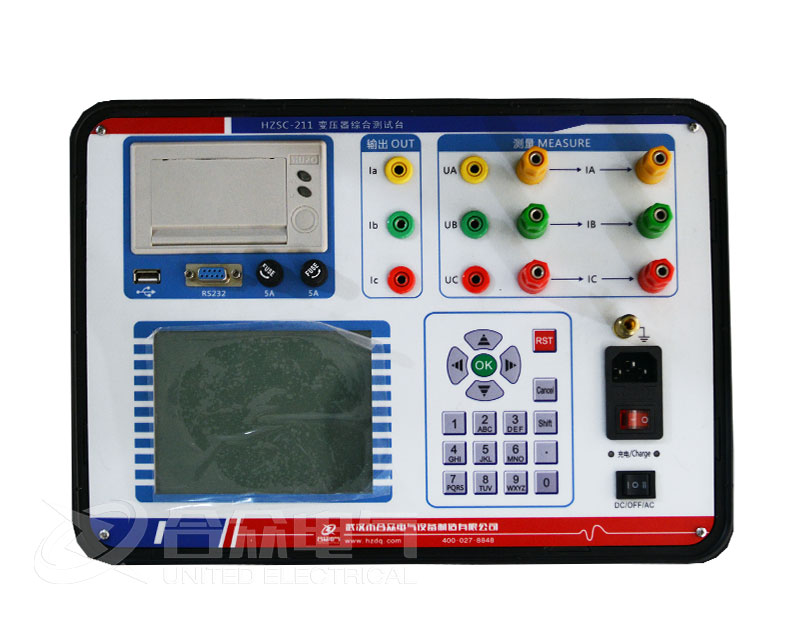

變壓器綜合測試儀 HZSC-211，用于變壓器容量、空載、負載等特性參數測量的高精密儀器。本儀器為多功能測量儀器，相當于往常兩種測試儀器：即變壓器容量測試儀和變壓器特性參數測試儀。它可對多種變壓器的容量、型式、空載電流、空載損耗、短路(負載)損耗、阻抗電壓等一系列工頻參數進行精密的測量。
產品別名： 變壓器容量測試儀、變壓器綜合測試儀、 變壓器測試儀、試驗變壓器綜合測試儀、變壓器空負載容量特性測試儀。
二、產品特點：
1、變壓器綜合測試儀可精確測量各種配電變壓器的容量，無源測量，方便、準確；
2、可測量變壓器的容量、能效等級、空載電流、空載損耗、短路電壓、短路（負載）損耗。
3、儀器內部自動進行量程切換，允許測量電壓、電流范圍寬，接線簡單；
4、測試三相變壓器的空載、負載時，儀器能自動判斷接線是否正確，并顯示三相電壓、電流的向量圖。
5、單機可以完成1000KVA以下的配電變壓器全電流下的負載實驗的測量;在三分之一額定電流下可完成3150KVA以下的配電變壓器的負載試驗的測量(在三分之一的額定電流下，儀器可換算到額定電流下的負載損耗參數)；

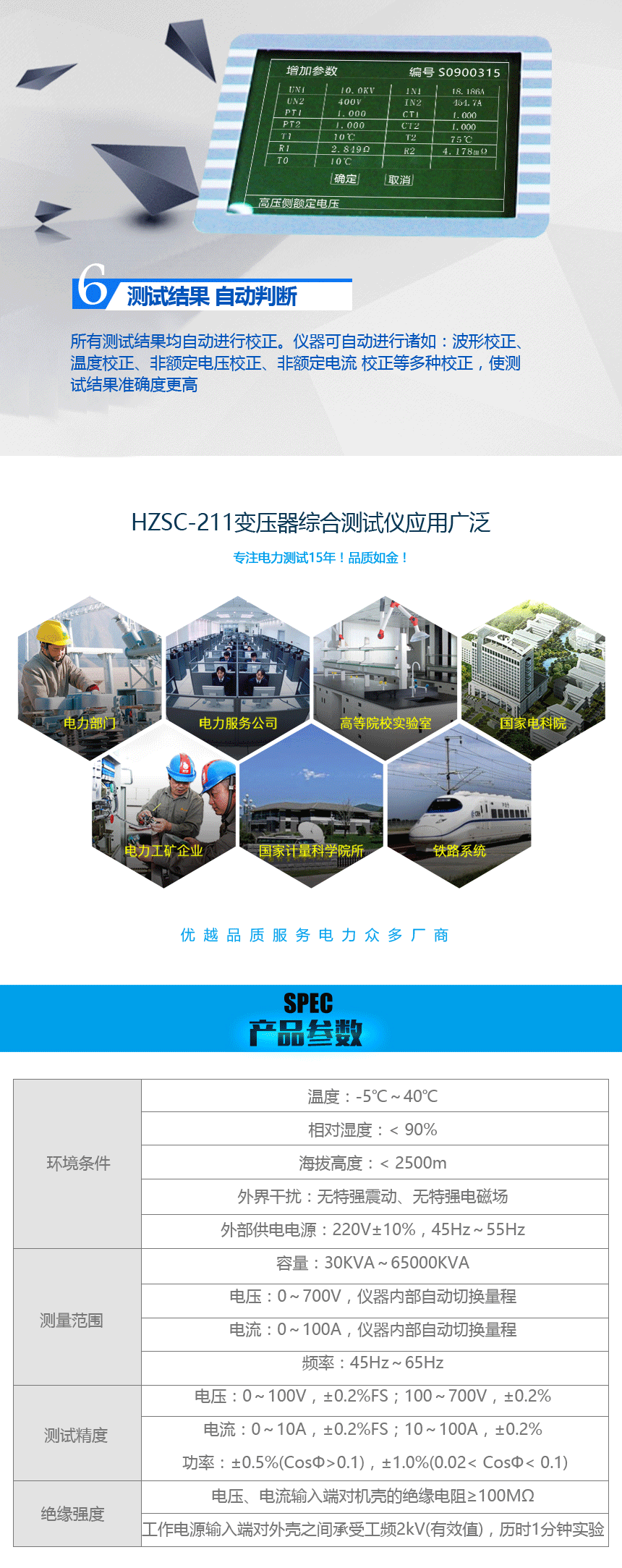

6、所有測試結果均自動進行校正。儀器可自動進行諸如：波形校正、溫度校正、非額定電壓校正、非額定電流 校正等多種校正，使測試結果準確度更高。
|
環境條件
|
溫度：-5℃～40℃ |
|
相對濕度：< 90% |
|
|
海拔高度：< 2500m |
|
|
外界干擾：無特強震動、無特強電磁場 |
|
|
外部供電電源：220V±10%，45Hz～55Hz |
|
|
測量范圍
|
容量：30KVA～65000KVA |
|
電壓：0～700V，儀器內部自動切換量程 |
|
|
電流：0～100A，儀器內部自動切換量程 |
|
|
頻率：45Hz～65Hz |
|
|
測試精度 |
電壓：0～100V，±0.2%FS；100～700V，±0.2% |
|
電流：0～10A，±0.2%FS；10～100A，±0.2% |
|
|
絕緣強度 |
電壓、電流輸入端對機殼的絕緣電阻≥100MΩ |
|
工作電源輸入端對外殼之間承受工頻2kV(有效值)，歷時1分鐘實驗 |
注：1、產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，詳情咨詢確認。如有盜用或復印行為，將追究法律責任。
2、了解更多武漢市合眾電氣產品信息請進入產品中心，服務熱線：400-027-8848。
|
名稱 |
數量 |
單位 |
|
儀器主機 |
1 |
臺 |
|
電源線 |
1 |
根 |
|
專用測試線 |
1 |
套 |
|
保險管 |
3 |
只 |
|
打印紙 |
2 |
卷 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |

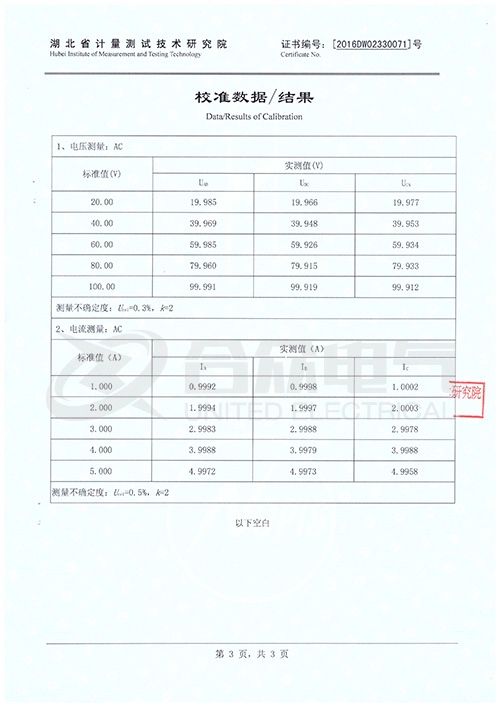

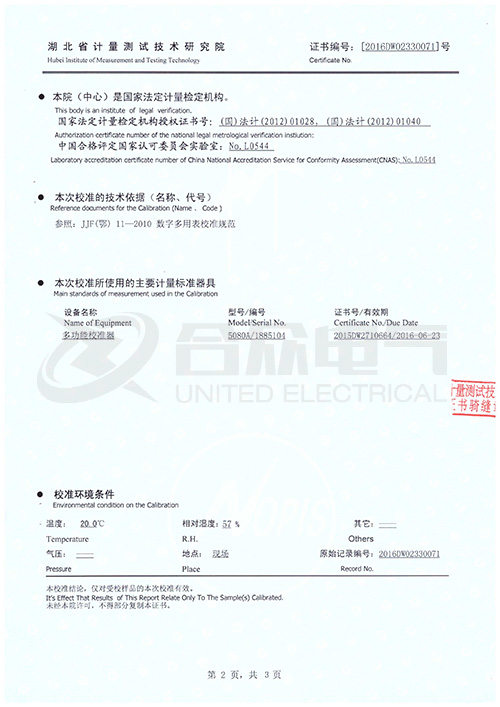

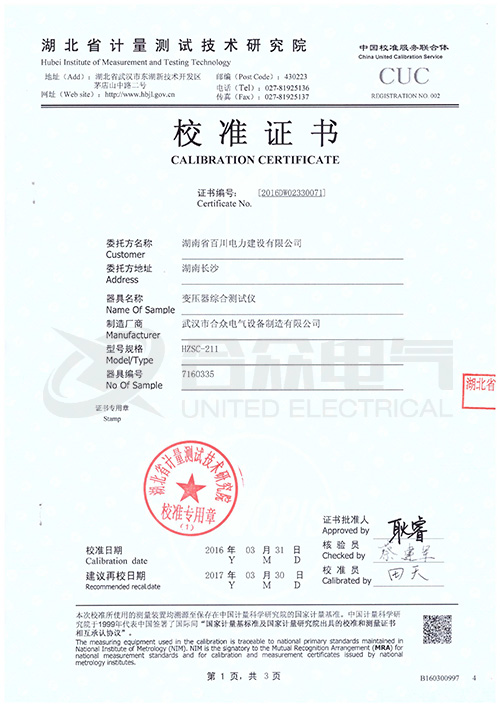

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量等管理體系要求。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
環境條件
|
溫度：-5℃～40℃ |
|
相對濕度：< 90% |
|
|
海拔高度：< 2500m |
|
|
外界干擾：無特強震動、無特強電磁場 |
|
|
外部供電電源：220V±10%，45Hz～55Hz |
|
|
測量范圍
|
容量：30KVA～65000KVA |
|
電壓：0～700V，儀器內部自動切換量程 |
|
|
電流：0～100A，儀器內部自動切換量程 |
|
|
頻率：45Hz～65Hz |
|
|
測試精度 |
電壓：0～100V，±0.2%FS；100～700V，±0.2% |
|
電流：0～10A，±0.2%FS；10～100A，±0.2% |
|
|
絕緣強度 |
電壓、電流輸入端對機殼的絕緣電阻≥100MΩ |
|
工作電源輸入端對外殼之間承受工頻2kV(有效值)，歷時1分鐘實驗 |
注：1、產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，詳情咨詢確認。如有盜用或復印行為，將追究法律責任。
2、了解更多武漢市合眾電氣產品信息請進入產品中心，服務熱線：400-027-8848。
|
名稱 |
數量 |
單位 |
|
儀器主機 |
1 |
臺 |
|
電源線 |
1 |
根 |
|
專用測試線 |
1 |
套 |
|
保險管 |
3 |
只 |
|
打印紙 |
2 |
卷 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量等管理體系要求。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
400-027-8848更多 變壓器綜合測試儀 HZSC-211 變壓器測試儀 相關的技術方案，及使用操作方法說明書，正在更新中.....
您也可以直接點擊在線客服聯系我們，或撥打免費服務熱線：400-027-8848，獲取更多 變壓器綜合測試儀 HZSC-211 變壓器測試儀 相關技術方案及服務支持。
